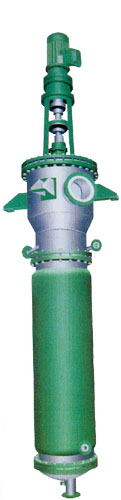

离心式刮板薄膜蒸发器

　　　　　　　　　　　　　　　　【刮板式蒸发器（离心式刮板薄膜蒸发器）】

    概述：刮板式薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸馏设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，可广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。
    离心式刮板薄膜蒸发器采用国外先进技术，在国内刮板式薄膜蒸发器领域内具有国际水平的领先地位。本设备曾作为“刮板式真空炼密机组”的主机，并荣获国家医药管理局科技进步三等奖。
    性能与特点
    本设备采用离心式滑动沟槽转子，是目前国外最新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40-69%，它具有下列性能与特点：
    1、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2·hr，热效率高。
    2、物料加热时间短，约5秒至10秒之间，且在真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。
    3、适应粘度变化范围广，高低粘度物均可以处理，物料粘度可高达10万厘泊（CP）
    4、改变刮板沟槽旋转方向，可以调节物料在蒸发器的打理时间。
    5、蒸发段筒体内壁经过精密镗削并抛光处理，表面不易产生结焦、结垢。
    6、操作方便，产品指标调节容易，在密闭条件下，可以自控进行连续性生产。
    7、设备占地面积小，结构简单，维修方便，清洗容易。

主要技术参数

项目型号	LG0.8	LG1.5	LG2.5	LG4	LG6	LG10
换热面积 m2	0.8	1.5	2.5	4	6	10
蒸汽压力 MPa	0.3	0.3	0.3	0.3	0.3	0.3
真空度 KP	70	70	70	70	70	70
蒸发量 kg/n	160	300	500	800	1200	2000
能耗 kg/n	168	315	525	840	1260	2100
电机功率 KW	1.1	1.5	2.2	4	5.5	11
转速 rpm	300	300	280	134	134	88
设备高度 mm	2500	3295	4100	5180	5800	7800

技术规格表

有效蒸发面积 (m²)	尺寸								设备
有效蒸发面积 (m²)	设备总高 A	加热筒身高 B	加料分离筒 C	筒身外径 D	安装支座高 E	电机减速机 F	支座孔距 G	Dn	电机功率 kW	夹套压力(Mpa)	总重 (约) Kg
10	6960	3658	900	1112	4542	1918	1563	1000	?7.5	0.4	4450
12	8010	4590	900	1112	4375	2136	1563	1000	11	0.4	6300
16	8910	4594	900	1116	5096	2135	1602	1000	11	0.4	7850
18	9210	5494	1003	1316	5290	2040	1801	1200	15	0.4	8830
20	9840	6121	1003	1316	5920	2040	1804	1200	15	0.4	9350

行业	典型物料	行业	典型物料	行业	典型物料
医药	维生素类VE、VC	无机	三氯化钛	有机	高浓度甲醛
	中草药类、茶多酚		氧化锰		精对苯二甲酸盐
	抗生素类		烧碱溶液		三羟甲基丙烷
	制药溶液		碳酸钾		荼黄酸甲醛
	医药中间体类		溴化钾、溴化钠		聚醚多元醇
	单腈胺		硫酸铝		桃胶
	咪唑、三唑啉		偏硅酸钠		聚丙烯酰胺、聚丙烯酸钠
轻工日化	天然色素、蕃茄红素		硝酸钾		四氨基二苯胺
	乳酸、L-乳酸		高锰酸钾		三甲基氢醌
	卵磷酯		硫化碱		环氧树脂
	香精香料		钨酸、钼酸盐类		双酚A
	蜂蜜		吊白块、保险粉		碳酸甲酯、乙酯
	甘油	农药	呋喃酚		羟基乙酸
	饲料添加剂		除虫菊酯系列	环保	硫酸钠废水
	淀粉糖		乙草胺、丙草胺、扑草胺		氯化钠废水
	酶制剂		甲胺磷		氯化氨废水
	烷基多糖苷		四氢呋喃		硫酸氨废水
	醇醚硫酸盐		除草剂类		?
	山梨酸钾		?		?
	右旋泛酸钙		?		?
